Manet M90 rok výroby 1948

Druhý výrobní rok přinesl pár drobných změn, především zpevnění některých částí a ustanovení strojních součástí, které se předešlý rok po zahájení výroby stále měnily. Změnila se barva, ale Manet je téměř shodný s rv.1947

Technické parametry a případné obrázky nebo fotografie
Motor : Průměr vrtání 42mm pro ložiska


Motorová skříň : Ložiska Klikového mechanizmu 6302


Kryt spojky  : Větší tloušťka stěny , vnitřní žebra


Válec : Malá a dělená žebra , výfukový kanálek s příčkou


Hlava válce : Nižší žebra, dekompresor


Klikový mechanizmus : Průměr klikových čepů 15mm


 Primární převod : Z1=19 Z2=62 i1,2=3,26


Maximální rychlost : 65km/h
Spojka : 2 korkové lamely jedna tlačná pružina


Převody : I 28/16x 28/16, II 22/22x  28/16, III přímý záběr
Řazení : Nožní postupná aretace rychlostních stupňů bez vracení řadící páky


Vypíní spojky : Páka lomená bowden ze spodu motoru


Kryt řetězu : spodem rovný, bez prolisů


Řetězové kolo sekundárního převodu : 18 zubů


Rám
Barva : Světle modrá ,stříbřenka nebo hliník


Linkování : Červené
Nádrž : Stříbřenka (hliník), bez prolisu = Vodotisk


Víko schránky na nářadí : Zasouvací se šroubem


Náboj zadního kola : Dráty zakakované přes díry v brzdovém bubnu


Teleskop: Pružinový, tlumený protékáním oleje


Sedlo : Ploché, tvrdší vystýlka


Reflekror : Malý přepínač dálkového světla


Parabola : Uchycená dvěmi pásovinkami , sklo s kočkou


Počet míst : jedno

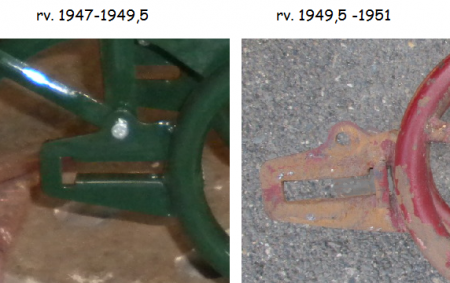

Uchycení zadního kola

 Srovnávací tabulka všech výrobních let

 Parametr  rv. 1947  rv.1948  rv.1949  rv.1950  rv.1951
 motor,   průměr
 otvorů pro
​ ložiska
 42 mm  42 mm  42, 40 mm  40 mm  40 mm
 Ložiska
 klikového
 Mechanizmu
 6302  6302  6302
 6203
 6203  6203
 Víko spojky  bez žeber  masivnější
 s žebry
 masivnější
 s žebry
 masivní
 s žebry +
 vybrání
masivní
 s žebry +
 vybrání
 Válec  malá dělená
 žebra, výfuk
 s příčkou
 malá
 dělená
 žebra,
 výfuk
 s příčkou
      Buď
<-- nebo-->
 vetší
 nedělaná
 žebra,
 výfuk s
 příčkou
 zvětšená
 nedělená
 žebra,
 výfuk bez
 příčky.
 Hlava válce  nižší žebra
 dekompresor
 nižší žebra
 dekompres
 nižší žebra
 dekompres
 vyšší, bez
 dekomp...
 vyšší, bez
 dekomp...
 Čepy kliky  15 mm  15 mm  15,17 mm  17 mm  17 mm
 Primární
 převod
 < a 19:62  19:62  19:62  19:62  19:62
 Max   rychlost   50 - 65 km/h  65 km/h  65 km/h  65 km/h  65 km/h
 Spojka   jedna
 pružina ,
 2 lamely
 jedna
 pružina,
 2 lamely
 1 nebo 4
 pružiny
 2, 4 lamely
4 pružiny
4 lamely
 4 pružiny
 4 lamely
 Převody   28/16x28/16
 22/22x28/16
 přímý záběr
 stejné  stejné  stejné  stejné
 Řazení   ruční, nožní
 bez vracení
 řadící páky
 nožní, bez
 vracení
 řadící páky
 nožní, bez
 vracení
 radící páky
 nožní,
 bez
 vracení...
 nožní s
 vracením
 páky
 Vypínání
 spojky
 spodem,
 páka
 lomená
 spodem,
 páka
 lomená
 spodem,
 vrchem,
 páka
 lomená,
 rovná
 Vrchem,
 páka
 spojky
 rovná
 vrchem,
 páka
 spojky
 rovná
 Kryt řetězu  bez prolisu
 spodem
 rovný
 bez prolisů
 spodem
 rovný
 s prolisy
 spodem
 vykrojený
 s prolisy
 spodem
 vykrojený
 s prolisy
 spodem
 vykrojený
 Výstupní
 kolečko
 14, 18 z  18 zubů  18 z  18 z  18 z
 Barva motorky   xxxxxxxxxxx  xxxxxxxxxx  xxxxxxxxx  xxxxxxxx  xxxxxxxx
 Linkování  červeně  červeně  zlatě  zlatě  zlatě
 Boky nádrže  stříbřenka
 hliník
 vodotisk
 stříbřenka
 hliník
 vodotisk
 stříbřenka
 hliník
 vodotisk,
 chrom a
 vyražený
 znak
 stříbrná,
 hliník,
 chrom
 vyražený
 znak
stříbrná,
 hliník,
 chrom
 vyražený
 znak
 Víko nádrže  vysouvací  vysouvací  vysouvací
 na pantu
 na
 pantu
 na
 pantu
 Náboj zadního
 kola
 dráty
 uchyceny
 v brzdovém
 bubnu
 dráty
 uchyceny


 brzdovém

 bubnu
 v bubnu
 nebo
 přírubě
 bubnu
 dráty
 uchyceny
 v přírubě
 bubnu
 v
 přírubě
 bubnu
 Teleskop   pružinový
 tlumený
 protékáním
 oleje
 pružinový,
 tlumený
 olejem
 pružinový,
 tlumený
 olejem
 lepší
 vnitřní
 kon-
 strukce
 lepší
 vnitřní
 kon-
 strukce
 Sedlo  ploché
 tvrdší
 vystýlka
 ploché
 tvrdší
 vystýlka
 ploché,
 tvrdší, či
 tvarované
 měkčí
 tvaro-
 vané,
 měkčí

 tvaro-
 vané,
 měkčí
 Reflektor  malý,
 přepínač
 dálkového
 světla
 malý,
 přepínač
 dálkového
 světla
 malý,
 přepínač
 dálkového
 světla
 prodlou-
 žený,
 záslepka
 tacho...
delší
záslepka
tacho, či
tacho...
 Parabola na  pásovinách  pásovinách  pásovin...  teleskopu  teleskopu
 Počet míst   jedno  jedno  jedno  jedno  jedno
 Uchycení
 zadního kola
 skrz
 rám
 skrz
 rám
 skrz
 rám
 proti
 rámu
 proti
 rámu
